陶瓷生產流程中，污水成分復雜且輸送條件苛刻，成為制約行業環保處理與生產效率的關鍵瓶頸。其核心難題集中體現在三大維度，直接導致離心泵、隔膜泵等常規輸送設備頻繁失效，運維成本居高不下。
陶瓷污水中含有大量石英砂、黏土顆粒等固體雜質，濃度普遍維持在 5%-15%，部分工序（如球磨、施釉廢水）甚至高達 20% 以上。這類硬質顆粒在輸送過程中，會對泵體過流部件（如葉輪、泵殼、密封件）造成持續沖刷。以常規離心泵為例，其葉輪在陶瓷污水中運行時，平均壽命僅 1-3 個月，較清水輸送場景縮短 80% 以上，且磨損產生的間隙會導致流量衰減、能耗上升，形成 “磨損 - 低效 - 更磨損” 的惡性循環。
陶瓷污水中含有的黏土膠體、有機添加劑（如粘結劑、分散劑）會使其黏度顯著高于普通工業廢水，常溫下黏度通常在 50-200mPa?s。常規泵型依賴葉片旋轉產生的離心力或隔膜往復推送，當污水在管道內流速低于臨界值（約 1.5m/s）時，膠體顆粒易沉積結塊，導致泵體入口、閥門、管道彎頭處頻繁堵塞。某陶瓷企業統計數據顯示，采用隔膜泵輸送時，平均每 2-3 天需停機清理堵塞，單次清理耗時 1-2 小時，年有效運行時間損失超 300 小時。
陶瓷生產中，部分工序（如酸洗除雜、釉料制備）會使污水含有酸性（pH 2-5）或堿性（pH 9-12）成分，長期輸送會對常規泵的金屬部件造成腐蝕；同時，生產負荷波動會導致污水流量、壓力頻繁變化（如早高峰流量較平峰期高 2-3 倍），常規泵的流量調節范圍窄（通常僅 30%-100%），難以適應工況變化，易出現 “超壓跳閘” 或 “流量不足” 問題，影響后續污水處理系統（如沉淀池、壓濾機）的穩定運行。
針對陶瓷污水的三大痛點，柱塞泵憑借獨特的結構設計與性能優勢，實現了從 “勉強適用” 到 “高效適配” 的突破，其適配性主要體現在四個關鍵技術特性上。
柱塞泵采用 “柱塞 - 缸套” 的核心傳動結構，過流部件僅缸套內壁與柱塞表面直接接觸，且接觸面積遠小于離心泵葉輪。同時，主流用于陶瓷污水的柱塞泵，缸套多采用高硬度材料（如 99% 氧化鋁陶瓷、碳化硅），硬度可達 HRA 85 以上，柱塞表面則經鍍鉻或氮化處理，硬度達 HRC 60 以上，兩者配合形成 “硬 - 硬” 摩擦副，耐磨性較常規離心泵的 “金屬 - 橡膠” 或 “鑄鐵 - 污水” 組合提升 10-15 倍。某陶瓷廠實踐表明，采用陶瓷缸套柱塞泵輸送高固含量污水，易損件壽命可達 12-18 個月，較離心泵延長 4-6 倍。
柱塞泵屬于容積式泵，通過柱塞在缸套內的往復運動，直接將污水從吸入腔擠壓至排出腔，輸送壓力與流量?jī)H與柱塞行程、往復頻率相關，不受污水黏度影響。即使輸送黏度 200mPa?s 以上的陶瓷污水，仍能保持穩定流量，且管道內流速可通過調節柱塞頻率靈活控制（較低可至 0.5m/s，較高達 3m/s），有效避免顆粒沉積。此外，柱塞泵的吸入通道短且截面大，配合大口徑單向閥（通常為 DN50-DN100），可減少雜質滯留空間，堵塞率較隔膜泵降低 90% 以上，某企業應用后，停機清理次數從每月 10 次降至每月 1 次以?xún)?nèi)。
在流量調節方面，柱塞泵可通過變頻調速、改變柱塞行程（如液壓式柱塞泵行程可調范圍 0-100%）實現流量好的控制，即使工況流量波動 2-3 倍，仍能保持出口壓力穩定（波動范圍≤±2%），避免后續處理設備因流量驟變導致的運行紊亂。在抗腐蝕性上，除核心過流部件采用陶瓷、不銹鋼（316L）材質外，密封件可選用氟橡膠（耐酸堿范圍 pH 1-14）或聚四氟乙烯（PTFE），能耐受陶瓷污水中的酸堿腐蝕，較常規鑄鐵泵的抗蝕壽命延長 5-8 倍，尤其適用于陶瓷酸洗廢水輸送場景。
陶瓷廠區通常將污水處理站設置在遠離生產車間的區域，污水輸送距離可達 500-1000 米，且需克服沉淀池、壓濾機等設備的入口壓力（通常需 0.3-0.8MPa）。柱塞泵的出口壓力可達 1.0-3.0MPa，遠高于離心泵（常規較高 0.5MPa），可輕松實現長距離、高揚程輸送，且壓力損失小（每 100 米管道壓力損失≤0.05MPa），無需額外設置增壓泵，簡化了輸送系統結構，降低設備投資成本。
柱塞泵的適配性需通過科學的選型、合理的系統設計與規范的運維才能充分發揮，以下結合某大型陶瓷企業（年產瓷磚 3000 萬平方米）的應用案例，解析其落地實踐路徑。
該企業陶瓷污水主要來自球磨車間（固含量 12%-15%，黏度 80-120mPa?s，pH 6-8），需將污水從車間集水池輸送至 1000 米外的污水處理站，揚程需求 0.6MPa。基于此，選型過程聚焦三個核心參數：
- 過流材質：缸套選用 99% 氧化鋁陶瓷（耐磨損），柱塞選用 316L 不銹鋼 + 氮化處理（防腐蝕），密封件選用氟橡膠（適配中性污水）；
- 流量與壓力：選用 3 缸柱塞泵，額定流量 50m3/h（滿足車間較大排水量 45m3/h），額定壓力 1.0MPa（預留 0.4MPa 余量，應對管道阻力波動）；
- 驅動方式：采用變頻電機（功率 15kW），支持流量 0-50m3/h 無級調節，適配生產負荷變化。
為進一步提升柱塞泵的運行效率，企業對輸送系統進行了三項優化：
- 管道設計：采用 DN100 的無縫鋼管（較原 DN80 管道增大截面積，降低流速至 1.8m/s，減少顆粒沉積），彎頭采用大曲率半徑（R=3D），避免局部阻力驟增；
- 預處理協同：在泵入口前設置格柵（孔徑 5mm）+ 沉砂池（停留時間 5 分鐘），去除大顆粒雜質（如直徑＞5mm 的石英砂），減少泵體磨損；
- 壓力保護：在泵出口管道設置安全閥（開啟壓力 1.2MPa）與壓力傳感器，當管道堵塞導致壓力超限時，自動停機保護，避免泵體損壞。
在運維環節，企業建立了 “定期檢查 + 狀態監測” 的管理模式：
- 定期維護：每周檢查密封件泄漏情況（若泄漏量＞5 滴 / 分鐘，及時更換），每月清理單向閥閥芯（避免雜質卡阻），每季度檢測柱塞與缸套的間隙（若間隙＞0.1mm，更換缸套）；
- 狀態監測：通過 PLC 系統實時監測泵的出口壓力、流量、電機電流，當參數出現異常波動（如電流突然增大 10%）時，自動報警并提示故障原因（如管道堵塞、過流部件磨損）；
- 潤滑管理：采用專用潤滑油（黏度 46# 抗磨液壓油），每 6 個月更換一次油箱內潤滑油，確保柱塞往復運動順暢，減少機械磨損。
該柱塞泵系統投用后，實現了顯著的效益提升：
- 運行穩定性：設備連續運行時間從原離心泵的 1-2 個月延長至 15 個月，年停機次數從 40 次降至 5 次，有效運行時間提升至 98% 以上；
- 能耗降低：變頻調節使平均運行功率從原離心泵的 18kW 降至 12kW，年耗電量減少 5.2 萬度（按年運行 8000 小時計算），折合電費節約 4.16 萬元；
- 運維成本：易損件年更換成本從原離心泵的 8 萬元降至 2 萬元，年運維總成本降低 75%；
- 環保達標：穩定的污水輸送保障了污水處理站的連續運行，污水 COD、懸浮物（SS）去除率分別提升至 90%、95%，達標排放率 100%。
陶瓷污水的 “高磨損、高黏度、工況波動” 特性，對輸送設備提出了遠超常規工業廢水的要求。柱塞泵通過 “耐磨材質 + 容積式輸送 + 寬范圍調節” 的技術組合，好的破解了陶瓷污水輸送的核心難題，成為行業設備升級的優選方案。
從實踐來看，柱塞泵的應用不僅能提升污水輸送的穩定性與效率，更能通過降低停機損失、減少能耗與運維成本，為陶瓷企業創造顯著的經濟價值；同時，穩定的輸送保障了污水處理系統的連續運行，助力企業實現環保達標，符合 “綠色陶瓷” 的發展趨勢。未來，隨著柱塞泵技術的進一步升級（如采用智能監測系統實現預測性維護、開發更耐磨損的碳化硅缸套），其在陶瓷污水輸送領域的應用將更加廣泛，為行業的綠色轉型提供更有力的技術支撐。

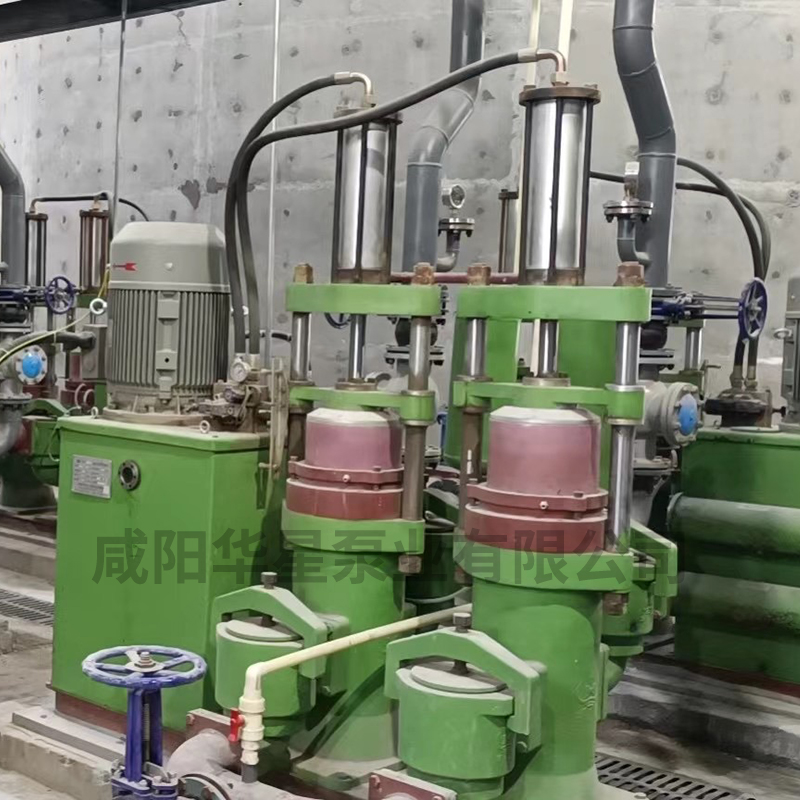

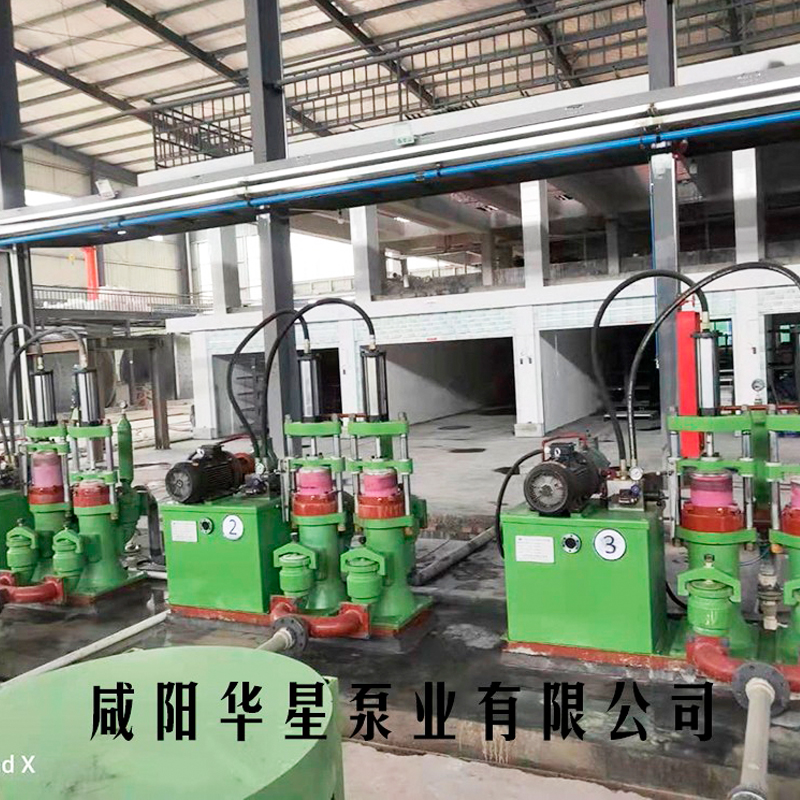

使用現場：
